新道茨計量泵作為一種廣泛應用于各種工業領域的精確計量輸送設備，具有獨特的結構特點，這些特點使其在眾多計量泵中脫穎而出。

整體結構設計

新道茨計量泵主要由電機、傳動箱、缸體等幾大部分構成。這種模塊化的設計使得各部分功能明確，易于維護和檢修 。電機作為動力源，為計量泵的運行提供動力，其性能穩定可靠，能夠確保計量泵在長時間運行中保持穩定的轉速。傳動箱則起到傳遞動力和調節沖程的重要作用，通過精密的機械結構將電機的旋轉運動轉化為柱塞或隔膜的往復運動，從而實現液體的精確計量輸送 。缸體部分包括泵頭、吸入閥組、排出閥組、柱塞或隔膜等關鍵部件，直接與被輸送的液體接觸，承擔著容納和輸送液體的重要功能.

傳動箱結構特點

傳動箱是新道茨計量泵的核心部件之一，其內部結構設計精巧。通常采用渦輪蝸桿機構、行程調節機構和曲柄連桿機構相結合的方式 。渦輪蝸桿機構能夠有效地實現減速功能，使電機的高速旋轉轉化為適合計量泵工作的較低轉速，同時還能增大扭矩，為柱塞或隔膜的往復運動提供足夠的動力。行程調節機構則允許用戶根據實際需要精確地調節柱塞或隔膜的行程長度，從而實現流量的靈活調節，調節范圍一般可在 0-100% 之間無級調節，滿足了不同工藝過程中對液體流量的精確控制要求

缸體與閥組結構特點

缸體部分的設計直接關系到計量泵的計量精度和可靠性。新道茨計量泵的泵頭通常采用多種材質制造，如 PP、PVC、PTFE、SS316 等，以適應不同性質的液體輸送需求吸入閥組和排出閥組則采用雙球單向閥設計，這種設計有效地提高了閥的密封性能，防止液體回流，確保了計量泵的單向輸送功能，同時也降低了泄漏的風險，提高了計量的準確性. 對于機械隔膜計量泵，其隔膜一般采用優良的改性 PTFE 材質，這種材質具有良好的耐腐蝕性、柔韌性和耐磨性，能夠在長期的往復運動中保持良好的性能，大大延長了隔膜的使用壽命，減少了維護成本。

不同類型計量泵的結構差異

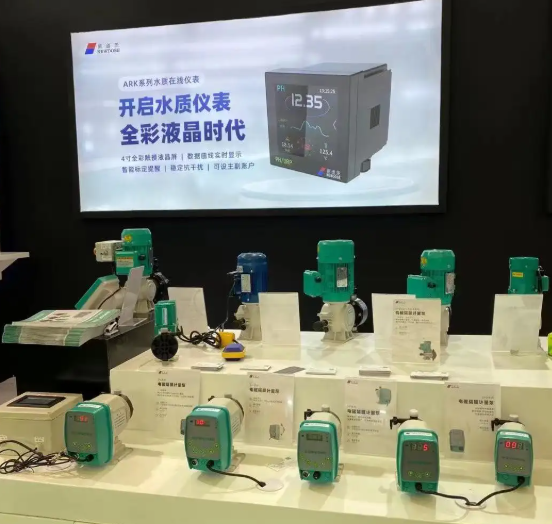

新道茨計量泵涵蓋了機械隔膜計量泵、電磁隔膜計量泵等多種類型，不同類型的計量泵在結構上存在一些差異。機械隔膜計量泵通過電機驅動主軸連接的蝸輪蝸桿減速箱，帶動偏心軸旋轉，使軸承在偏心軸上做偏心運動，進而推動推桿帶動膜片做直線往復運動來實現液體輸送. 而電磁隔膜計量泵則是利用電磁推桿帶動隔膜在泵頭內往復運動，其結構相對更為簡單，主要由電磁鐵、隔膜、泵頭等部件組成，具有體積小、重量輕、能耗低等優點，但流量相對較小，適用于一些小流量、低壓力的應用場合。

沖程調節結構特點

新道茨計量泵的沖程調節方式多樣，且具有較高的精度。對于機械隔膜計量泵，可通過手動調節沖程調節桿，使調節桿向箱體內旋轉進給或遠離，從而改變推桿行進的距離，實現沖程大小的調節，最終達到精確控制流量的目的。部分型號還可選配電動沖程調節裝置，能夠接受 4-20mA 模擬信號，實現遠程自動調節，更加方便快捷地滿足了自動化生產過程中的流量控制需求電磁隔膜計量泵則通常通過按鍵操作或面板調節等方式來實現沖程調節，操作簡單直觀，且能夠?qū)崟r顯示當前的沖程頻率和流量等參數，便于用戶進行精確控制。

密封結構特點

為了確保計量泵在運行過程中無泄漏，新道茨計量泵在密封結構上也進行了精心設計。除了采用高性能的隔膜和優質的單向閥來防止液體泄漏外，在泵軸與泵體的連接處等部位還采用了可靠的機械密封或填料密封等方式，有效地防止了液體從這些部位滲出，保證了工作環境的清潔和安全，同時也減少了因泄漏而導致的液體損失和環境污染風險。

外殼與防護結構特點

新道茨計量泵的外殼一般采用防腐塑料或高強度鑄鐵等材質制造，具有良好的耐腐蝕性和機械強度，能夠適應各種惡劣的工作環境 同時，按照 IP55 防護等級設計，能夠有效防止灰塵和水分的侵入，確保計量泵內部電氣元件和機械部件的正常運行，提高了計量泵的可靠性和使用壽命。

常見問題解答

問題一：新道茨計量泵的泵頭材質選擇有何依據？
答：新道茨計量泵的泵頭材質有 PP、PVC、PTFE、SS316 等多種選擇。一般來說，PP 材質適用于一些一般性的化學介質輸送，具有較好的耐腐蝕性和經濟性；PVC 材質則具有良好的耐酸堿性，常用于化工、水處理等領域中一些腐蝕性液體的輸送；PTFE 材質具有極強的耐腐蝕性和耐高溫性，能夠適應各種惡劣的化學環境，尤其適用于輸送強酸、強堿等強腐蝕性液體；SS316 不銹鋼材質則具有較高的強度和耐腐蝕性，適用于一些對衛生要求較高或需要承受較高壓力的場合，如食品、制藥等行業

問題二：如何判斷新道茨計量泵的隔膜是否需要更換？
答：一般情況下，當計量泵出現以下情況時，可能需要考慮更換隔膜：一是隔膜出現明顯的破損、裂紋或老化跡象，如表面有明顯的劃痕、變形、變色等；二是計量泵的流量出現明顯的不穩定或偏差，經過檢查發現并非是其他部件故障導致，且隔膜使用時間較長，此時可能是隔膜性能下降影響了計量精度；三是在運行過程中，隔膜出現異常的振動或噪音，也可能是隔膜損壞或安裝不當?shù)仍蛞鸬?，需要進一步檢查并視情況更換隔膜

問題三：新道茨電磁隔膜計量泵與機械隔膜計量泵在結構上的主要區別是什么？
答：電磁隔膜計量泵主要由電磁鐵作為驅動源，通過電磁力帶動隔膜往復運動，其結構相對簡單，沒有復雜的機械傳動機構，因此體積較小、重量較輕、能耗較低，但流量和壓力范圍相對較窄，常用于小流量、低壓力的場合。而機械隔膜計量泵則是由電機通過傳動箱帶動偏心軸旋轉，進而推動推桿帶動隔膜做直線往復運動，其結構相對復雜，包含了較多的機械部件，但能夠提供較大的流量和較高的壓力，適用于一些對流量和壓力要求較高的工業應用場景

問題四：新道茨計量泵的沖程調節精度如何保證？
答：新道茨計量泵的沖程調節精度主要通過以下幾個方面來保證：一是采用精密的行程調節機構，如渦輪蝸桿機構、曲柄連桿機構等，這些機構能夠精確地控制柱塞或隔膜的行程長度，從而實現流量的精確調節；二是在調節裝置上配備了高精度的刻度盤或數字顯示等部件，能夠準確地顯示當前的沖程位置和調節量，便于用戶進行精確操作；三是對于電動沖程調節裝置，采用了先進的控制技術和傳感器，能夠?qū)崟r監測和反饋沖程的變化情況，確保調節的準確性和穩定性

問題五：新道茨計量泵的維護保養需要注意哪些方面？
答：在維護保養新道茨計量泵時，需要注意以下幾點：首先，定期檢查泵的各個部件是否有松動、磨損或損壞等情況，如電機的固定螺栓、傳動箱的連接部件、泵頭的密封件等，及時發現并更換損壞的部件；其次，保持泵的清潔，防止灰塵、雜質等進入泵內，影響泵的正常運行，對于工作環境較為惡劣的場合，可適當增加清潔次數；再者，定期檢查和更換潤滑油，確保傳動部件的良好潤滑，減少磨損；此外，對于隔膜計量泵，要注意檢查隔膜的狀態，及時更換老化或損壞的隔膜，同時還要檢查單向閥的密封性能，確保其正常工作

結論

新道茨計量泵以其獨特的結構特點，在工業計量領域中展現出了卓越的性能。其合理的整體結構設計、精巧的傳動箱結構、可靠的缸體與閥組設計、多樣的沖程調節方式以及良好的密封和防護結構等，共同保證了計量泵的高精度、高可靠性和廣泛的適應性。無論是在化工、制藥、水處理等傳統行業，還是在一些新興的高科技產業中，新道茨計量泵都能夠憑借其優異的結構特點，為各種液體的精確計量輸送提供可靠的保障，滿足不同用戶在不同工藝過程中的嚴格要求。同時，了解其常見問題及解決方法，有助于用戶更好地使用和維護新道茨計量泵，延長其使用壽命，確保其始終處于最佳的工作狀態。
