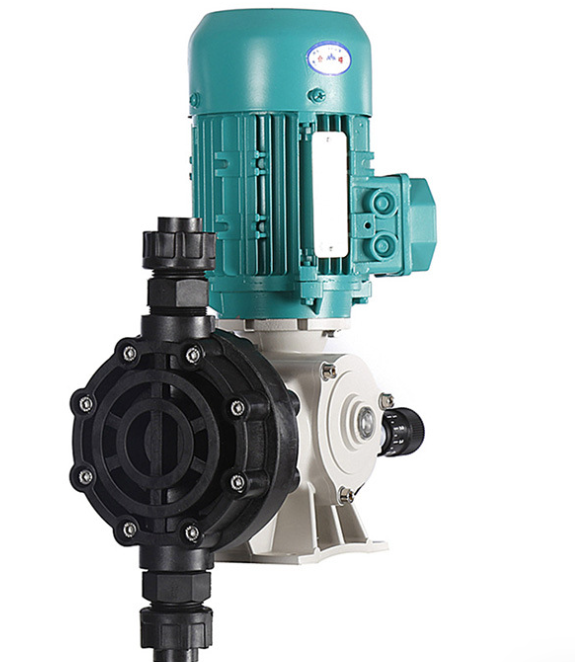

深入核心：新道茨NDJS泵頭的精密結構

一個完整的新道茨NDJS泵頭總成，并非一個簡單的殼體，而是由多個精密部件協同工作的系統。了解其構造，是進行有效維護和故障排查的基礎。

泵頭主體與液力端

這是實現泵送功能的“動力核心”。

• 泵頭 (Pump Head)：作為所有部件的載體，它通常由耐腐蝕的工程塑料（如PP、PVC）或不銹鋼（SS316）制成，為流體提供一個封閉的容腔。
• 膜片 (Diaphragm)：這是泵的“心臟”。它是一片由特殊復合材料（通常是PTFE）制成的柔性薄膜，在推桿的驅動下往復運動，通過容積變化實現液體的吸入和排出。
• 膜片保護器 (Diaphragm Protector)：位于膜片后方，是一個剛性支撐盤，用于保護膜片，確保其在推桿的作用下平穩、均勻地運動。

生命線：上下單向閥總成

如果說膜片是心臟，那么上下兩個單向閥就是控制血液（液體）流向的“動脈瓣”。新道茨NDJS泵頭的計量精度，幾乎完全依賴于單向閥的可靠性。

• 閥體 (Valve Body) & 閥套 (Valve Sleeve)：它們構成了單向閥的外部殼體和連接件。
• 閥球 (Valve Ball)：在液體流動時，這個小球會上下浮動，起到開啟和關閉通道的作用。其材質通常為陶瓷或不銹鋼，以確保耐磨和耐腐蝕。
• 閥座 (Valve Seat)：閥球下落時會與閥座緊密貼合，形成密封，防止液體倒流。
• O型圈 (O-ring)：在閥體和閥座之間，以及閥套和泵頭之間，都裝有O型圈，它們是保證整個閥組不向外泄漏的關鍵密封件。

連接與密封：過渡段與密封件

新道茨NDJS泵頭通過一個名為“過渡段”的部件與后方的驅動箱體連接。

• 過渡段 (Transition Piece)：它起到了連接泵頭和驅動端的橋梁作用，推桿從中穿過。
• 骨架油封 (Oil Seal)：安裝在過渡段內部，緊緊包裹住推桿。它的核心作用是防止驅動箱內的潤滑脂泄漏到泵頭一側，或外部的化學液體侵入到驅動箱內。這是保護傳動機構的第一道防線。

核心維護與維修：自己動手更換NDJS泵頭易損件

即使是設計精良的新道茨NDJS泵頭，其內部的膜片、單向閥等也屬于易損件，需要定期檢查和更換。掌握正確的更換方法，能讓您的設備維護工作事半功倍。

關鍵步驟一：如何安全更換隔膜片？

隔膜片是磨損最快的部件之一，更換操作相對直接：

1. 安全準備：務必切斷泵的電源，釋放管路壓力，并排空泵頭內的殘留液體。
2. 拆卸泵頭：使用合適的工具，按對角線順序依次擰松并取下固定泵頭的螺絲。
3. 分離舊膜片：將泵的沖程調節手柄旋至0%位置，這會讓推桿將膜片頂出。然后用手或扳手逆時針旋轉舊的膜片，即可將其從推桿上旋下。
4. 清潔與安裝：用潔凈的軟布清潔推桿螺紋和過渡段的接觸面。然后將新的膜片順時針旋到推桿上，用手將其擰緊即可，無需使用過大力氣。
5. 重新組裝：將沖程調節手柄調回100%位置，將泵頭對準裝回，并按對角線順序分次、均勻地將螺絲擰緊。

關鍵步驟二：單向閥的清洗與重裝

當出現計量不準、不上水等問題時，往往需要清洗單向閥：

1. 拆卸閥組：擰下泵頭上下兩端的閥套，即可依次取出閥體、閥球、閥座和O型圈。
2. 仔細清洗：用清水或合適的溶劑清洗所有部件，特別注意閥球表面和閥座的密封面是否有劃痕、結晶或雜質附著。
3. 正確重裝：重裝時順序至關重要！必須嚴格按照“閥座 -> 閥球 -> 閥體 -> O型圈 -> 閥套”的順序進行組裝。任何順序錯誤都會導致泵無法正常工作。

NDJS泵頭常見故障與快速排查

• 故障現象：泵不吸液/不排液
• 泵頭側原因：最可能的原因是單向閥卡住或裝反。請立即拆開單向閥檢查。其次，可能是隔膜片完全破裂。
• 故障現象：流量明顯不足
• 泵頭側原因：隔膜片產生塑性變形，彈性不足；或者單向閥的閥球/閥座有輕微磨損，導致密封不嚴，有部分液體回流。
• 故障現象：泵頭連接處漏液
• 泵頭側原因：首先檢查固定泵頭的螺絲是否松動。如果擰緊后仍漏液，則大概率是隔膜片已經破裂，需要更換。檢查閥套連接處漏液，則可能是O型圈老化或損壞。

結論

新道茨NDJS泵頭作為整個計量泵的執行核心，其設計的精巧與堅固并存。通過本文的解析，我們可以看到，無論是實現泵送功能的液力端，還是確保精準的單向閥總成，每一個部件都至關重要。幸運的是，其結構設計充分考慮了維護的便利性，使得更換隔膜片、清洗單向閥等日常維修工作變得相對簡單。深刻理解并妥善維護您的新道茨NDJS泵頭，是確保您的投加系統長期、穩定、精準運行的最佳保障。

關于新道茨NDJS泵頭的常見問題 (FAQ)

1. 問：我的NDJS泵頭連接處有輕微滲漏，第一步應該怎么做？答：第一步應在確保安全（斷電、泄壓）的前提下，檢查并按對角線順序均勻地擰緊固定泵頭的螺絲。很多時候，輕微滲漏只是因為長時間運行振動導致的螺絲松動。如果擰緊后問題依舊，再考慮隔膜片破裂的可能性。

2. 問：清洗單向閥時，我可以用水直接沖洗嗎？有什么注意事項？答：如果輸送的是水溶性且無反應性的介質，可以用清水沖洗。但如果輸送的是油性或遇水會反應/結晶的化學品，則必須使用合適的溶劑進行清洗。最需要注意的是，檢查閥球表面是否光滑，閥座密封面是否有劃痕或附著物，這是決定其能否再次密封良好的關鍵。

3. 問：更換隔膜片時，需要把它擰得多緊？答：用手旋緊即可。隔膜片的密封主要依靠泵頭壓緊時，其邊緣被壓在泵頭和過渡段的密封面之間形成的壓力。螺紋連接部分只需確保其在運行時不會松脫，過度用力擰緊反而可能損壞膜片中心的螺紋結構。

4. 問：泵頭主體（那個塑料或金屬殼體）會損壞嗎？什么情況下需要更換整個泵頭？答：正常使用下，泵頭主體非常耐用，不易損壞。但在兩種情況下可能需要更換：一是受到了強烈的物理外力撞擊導致開裂；二是在選型時材質選擇錯誤，泵頭被其無法耐受的強腐蝕性化學品嚴重腐蝕、溶脹或變脆。

5. 問：NDJS泵頭的單向閥和ND2000系列的通用嗎？答：根據提供的《NDJS/L ND2000系列操作手冊》，文件中將NDJ系列和ND2000系列的閥組分開圖示（NDJ為圖5，ND2000為圖6）。這表明它們的單向閥在結構或尺寸上可能存在差異，不建議混用。在訂購備件時，務必提供準確的泵型號（NDJS或ND2000），以確保獲得正確的配件。
