在工業自動化生產線中，新道茨計量泵的精準投加能力，需要與中央控制系統（如PLC）無縫對接，才能最大程度地發揮其效能。掌握“新道茨計量泵如何連接PLC”的技術，是實現流體投加自動化、遠程監控和智能控制的關鍵。本文將為您提供一份全面的指南，從連接原理到不同型號的詳細接線與編程策略，助您輕松構建一個穩定可靠的自動化加藥系統。

為什么將新道茨計量泵與PLC連接如此重要？

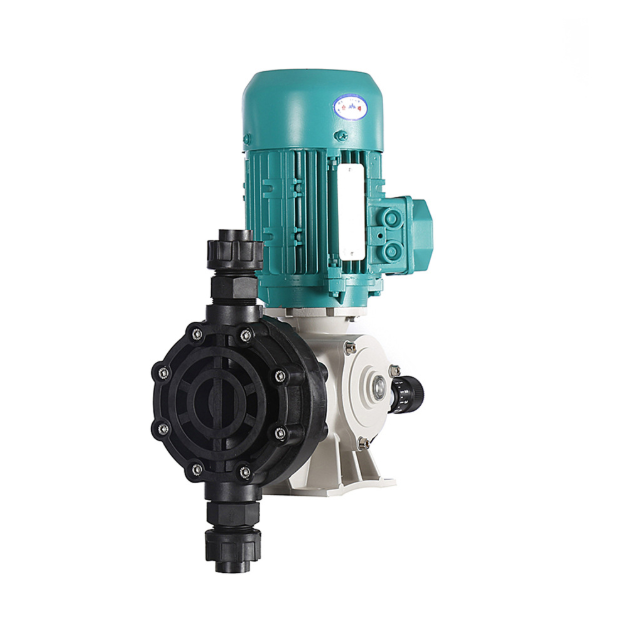

新道茨計量泵作為一款高精度容積泵，其流量可以在0~100%范圍內無級調節，穩定性精度可達$\pm 1%$。然而，在復雜多變的工業環境中，手動調節流量顯然無法滿足實時、精準的控制需求。通過將新道茨計量泵連接PLC，您可以獲得以下顯著優勢：

• 自動化控制： 根據PLC的程序邏輯，實現泵的自動啟停、流量的實時調整，無需人工干預。

• 遠程監控： PLC能夠?qū)崟r(shí)讀取泵的工作狀態、報警信息等，并在上位機或HMI上進行顯示，便于遠程監控。

• 數據聯動： 可將計量泵的投加量與生產線的其他參數（如流量計、pH計、余氯儀）進行聯動，實現更高級的閉環控制。

• 故障預警與保護： PLC能夠處理泵的報警信號（如低液位報警、硬件故障），并執行相應的保護動作，如自動停泵、發出警報等。

因此，深入理解新道茨計量泵如何連接PLC的技術，是提升生產效率、保障工藝穩定性和降低運營成本的核心。

新道茨計量泵與PLC的連接方式：多種選擇

新道茨提供了多種型號的計量泵，以適應不同的自動化控制需求。根據泵的類型和控制方式，其與PLC的連接方式主要分為以下幾種：

1. 數字脈沖信號連接（適用于DP系列電磁泵）

• 原理： DP系列電磁計量泵可以通過接收外部的數字脈沖信號來控制流量。PLC的數字量輸出模塊（DO）發出脈沖信號，泵根據接收到的脈沖頻率，自動調整自身的沖程頻率，從而實現流量的比例調節。

• 連接方式：

• 硬件連接： 將PLC的脈沖輸出端（通常為DO點）連接到DP系列電磁泵的“PULSE+”和“PULSE-”輸入端子。通常，連接一對信號線即可，無需額外的電源。

• 接線注意事項： 務必嚴格遵循泵和PLC的說明書，確保正負極連接正確，避免接反導致電路板損壞。

• 編程邏輯：

• 在PLC程序中，通過控制一個高速脈沖輸出（PTO或PWM）指令，來生成不同頻率的脈沖信號。

• 泵可以設置為分頻或倍頻模式，用戶需根據PLC的脈沖輸出能力和泵的流量需求，在泵的參數設置中進行相應的配置。

• 例如，PLC輸出100Hz脈沖，泵參數設置為分頻10，則泵的工作頻率為10Hz。

2. 模擬電流信號連接（適用于DM系列電磁泵和部分機械泵）

• 原理： DM系列電磁計量泵和部分帶有電動調節裝置的機械泵（如NDWS、NDWL、ND1000、HND系列）可以接收標準的4-20mA模擬電流信號。PLC的模擬量輸出模塊（AO）發出4-20mA信號，泵根據信號大小自動調節流量。

• 連接方式：

• 硬件連接： 將PLC的模擬量輸出端（通常為AO點）連接到泵的“AI+”和“AI-”輸入端子。

• 接線注意事項： 4-20mA信號通常采用兩線制或四線制連接，需根據PLC和泵的接口類型進行正確接線。

• 編程邏輯：

• 在PLC程序中，通過控制模擬量輸出（AO）指令，將工藝參數的數值（如0-100%）轉換為4-20mA的電流信號。

• 在泵的參數設置中，需要設定起控電流和終控電流（如4mA和20mA），以及對應的起控頻率和終控頻率（或沖程百分比），從而建立線性的比例關系。

• 例如，當輸入電流為12mA時，泵的流量將是滿量程的一半。

3. RS485通訊連接（適用于DC系列電磁泵和部分機械泵）

• 原理： DC系列電磁計量泵和部分機械泵支持RS485通訊協議（通常是Modbus RTU協議）。PLC通過RS485通訊模塊與泵進行雙向數據交換，實現更高級的遠程控制和數據采集。

• 連接方式：

• 硬件連接： 將PLC的RS485通訊模塊（通常為A、B端子）與泵的RS485通訊端子進行連接。通訊線通常采用雙絞屏蔽線，以減少電磁干擾。

• 接線注意事項： 確保PLC和泵的通訊參數（波特率、校驗位、數據位）設置一致。

• 編程邏輯：

• 在PLC程序中，使用Modbus RTU指令（功能碼03、06、16等），通過讀寫泵的寄存器地址，實現對泵的啟停狀態、流量、報警信息等的控制和監控。

• 例如，通過向特定寄存器寫入流量設定值，即可遠程改變泵的流量。

新道茨計量泵與PLC連接的綜合考量與注意事項

在實際操作中，除了上述核心連接方式，還需要考慮以下綜合因素，以確保系統的穩定與安全：

• 泵的選型：

• 如果您的控制系統以數字量輸出為主，且對流量調節精度要求適中，可選擇DP系列電磁泵。

• 如果您的控制系統以模擬量輸出為主，且需要精細的線性控制，可選擇DM系列電磁泵或帶有電動調節的機械泵。

• 如果您的系統是高度自動化的DCS或SCADA系統，且需要集中監控和管理多臺泵，DC系列電磁泵是最佳選擇。

• 電氣安全：

• 泵與PLC的電源應分開，或確保共用電源時有足夠的電氣保護措施，如過載保護、短路保護等。

• 所有設備都必須良好接地，以防電磁干擾影響控制信號的穩定性。

• 信號干擾：

• 計量泵工作時會產生一定的電磁干擾，因此控制信號線（特別是脈沖和模擬量信號線）應遠離強電電纜，并使用屏蔽線。

• 報警信號處理：

• 建議將計量泵的報警輸出信號（通常為干接點）連接到PLC的數字量輸入模塊（DI），以便在泵發生故障時，PLC能夠及時檢測到并進行處理。

新道茨計量泵連接PLC的實踐案例

例如，在一個水處理項目中，需要根據pH值來投加酸液。pH傳感器輸出4-20mA信號，PLC需要根據這個信號來控制計量泵的流量。

• 泵選型： 選擇支持4-20mA模擬量控制的DM系列電磁泵。

• 硬件連接： 將pH傳感器的4-20mA輸出信號接入PLC的模擬量輸入端子。將PLC的模擬量輸出端子連接到DM泵的4-20mA輸入端子。

• PLC編程： 在PLC程序中，讀取pH傳感器的模擬量輸入值，并根據設定的PID控制算法，計算出需要輸出的4-20mA模擬量值，然后通過PLC的模擬量輸出模塊發送給DM泵。

• 泵端設置： 在DM泵的參數設置中，設定4mA對應的流量和20mA對應的流量，實現pH值與泵流量的線性比例控制。

結論

“新道茨計量泵如何連接PLC”是一個技術性較強但回報豐厚的課題。通過選擇合適的連接方式（脈沖、模擬量或RS485通訊），并進行規范的硬件接線和PLC編程，您可以將新道茨計量泵的精準計量能力與PLC的強大控制邏輯完美結合，構建一個高效、智能且穩定的流體投加自動化系統。這不僅能提升生產效率，降低人工成本，更能為您的工業生產提供堅實可靠的保障。

常見問題解答

1. 我可以在任何新道茨計量泵上連接PLC嗎？

   不是所有型號都支持PLC連接。通常需要選擇帶有外部控制接口的型號，如電磁泵的DP、DM、DC系列，或帶有電動調節裝置的機械泵。

2. 脈沖信號連接和模擬信號連接有什么優劣？

   脈沖信號連接（DP系列）通常用于與流量計等設備聯動，實現比例投加，其優點是抗干擾能力強。模擬信號連接（DM系列）則用于與傳感器或PLC聯動，實現線性的精細控制，優點是控制更精確、線性度更好。

3. 連接PLC后，我還能手動調節新道茨計量泵的流量嗎？

   大多數支持外部信號控制的新道茨計量泵，都可以在手動和自動模式之間進行切換。在自動模式下，泵接收PLC信號進行控制；在手動模式下，您仍然可以通過泵的面板進行手動調節。

4. PLC連接的DC系列計量泵，如果通訊中斷了會怎么樣？

   如果RS485通訊中斷，DC系列計量泵通常會進入預設的保護狀態，如停泵或保持最后一次接收到的流量指令，并發出報警信號。這需要您在PLC程序中進行相應的故障處理和安全邏輯編寫。

5. 在連接PLC時，如何避免電磁干擾對控制信號的影響？

   為避免電磁干擾，應將控制信號線（特別是模擬量信號線和通訊線）使用屏蔽線，并確保屏蔽層良好接地。同時，將信號線遠離泵的電機電源線和變頻器等強電干擾源。
