在新道茨（NEWDOSE?）廣受認可的機械隔膜計量泵系列中，為了滿足日益精細和自動化的工業控制需求，部分高性能型號可以選配先進的電動沖程調節裝置，使得流量可以實現遠程或自動調節，是提升加藥系統智能化的關鍵。

之前的解釋可能存在偏差，經過再次仔細研讀您提供的新道茨計量泵選型手冊，本文將準確闡明哪些新道茨機械計量泵型號具備搭配電動沖程控制的可能性，以及這一功能的具體特點和選型指導。

了解電動沖程控制的核心機制

不同于電磁計量泵通過調節沖程頻率來改變流量，機械計量泵通常通過改變單次沖程的行程長度（即沖程長度）來調節排量。沖程越長，單次排量越大，相同運行頻率下總流量越高。傳統的調節方式是手動的機械旋鈕或手輪。

而電動沖程控制（或稱電動行程調節）則是將這一手動過程自動化。它通過一個專用的電動執行器接收外部標準電信號（手冊中明確支持4-20mA模擬信號），驅動內部機械結構改變沖程長度。這使得新道茨機械計量泵的流量調節變得可遠程、可編程，能夠輕松集成到現代自動化控制系統中。

為何需要電動沖程控制？

選擇具備電動沖程控制功能的新道茨機械計量泵，為用戶帶來了顯著的操作和工藝優勢：

1. 實現高度自動化加藥

具備電動沖程控制的機械計量泵能夠響應來自PLC、DCS或其他智能儀表的4-20mA信號。這意味著泵的流量可以根據工藝參數（如液位、pH值、余氯濃度、流量等）的變化自動實時調整，無需人工干預，大幅提升了加藥過程的自動化水平。

2. 支持遠程與精確流量調節

操作人員可以在控制室或其他遠程地點，通過發送精確的4-20mA信號來設定計量泵的流量，實現遠程監控和調整。相比手動調節，電動沖程調節裝置通常提供更精細的調節步長和更高的設定重復精度，部分型號還帶有誤差補償功能，減少傳統手動旋鈕可能造成的沖程長度隨機變化問題。

3. 優化工藝控制效果

通過平滑、連續的沖程調節，可以避免流量的劇烈波動，使得工藝控制更加穩定和精確。特別是在需要根據傳感器信號進行閉環控制的應用中，電動沖程控制能夠確保投加量與被控參數之間的精確匹配。

4. 提升操作安全與效率

在處理危險化學品或泵安裝在難以接近的位置時，遠程電動沖程控制減少了人員暴露于風險環境的機會。同時，集中式的遠程調節也提高了操作效率。

新道茨哪些機械計量泵系列可搭配電動沖程控制？

根據《NEWDOSE新道茨計量泵選型手冊》中各系列的功能特點描述，明確提及可以選配或搭配電動沖程調節裝置（支持4-20mA信號）的機械隔膜計量泵系列包括：

• NDWS 系列：其特點中明確列出“可選配電動沖程調節裝置(4-20mA)”。

• NDWL 系列：其特點中明確列出“可選配電動沖程調節裝置(4-20mA)”。

• ND1000 系列：其特點中明確列出“可選配電動沖程調節裝置(4-20mA)”。

• ND2000 系列：其特點中明確列出“可選配電動沖程調節裝置(4-20mA)”。

• ND6000 系列：其特點中明確列出“可選配電動沖程調節裝置(4-20mA)”。

• HND 系列：其特點中明確列出“可以搭配電動沖程調節”和“根據4-20mA 自動調節計量泵沖程長度”。

手冊中關于NDJS和NDJL系列的特點描述未明確提及電動沖程調節裝置這一選項。因此，根據手冊內容判斷，NDWS、NDWL、ND1000、ND2000、ND6000、HND系列是新道茨機械計量泵中支持電動沖程控制的主要系列。在選型代碼中，電動沖程長度調節通常以特定的代碼表示（例如，示例中顯示為"-I"）。

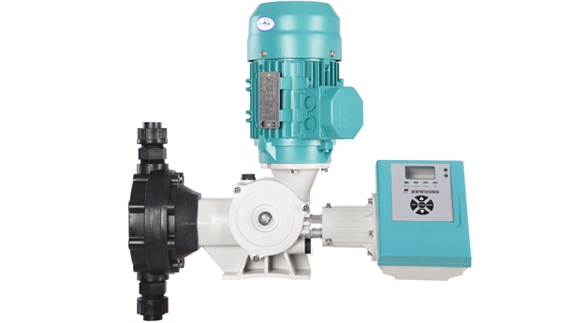

電動沖程調節裝置詳解

新道茨的電動沖程調節裝置是實現機械計量泵自動化調節的關鍵部件。它的主要功能特點包括：

• 雙重控制模式：支持手動控制和外部模擬信號（4-20mA）控制。

• 4-20mA 模擬信號控制：能夠接收標準的4-20mA電流信號，并根據信號大小實時、精確地改變計量泵的沖程長度。支持正比例（信號增大，沖程變長）和反比例（信號增大，沖程變短）調節。

• 手動精確設定與顯示：在手動模式下，通過操作面板可以精確設定并數字顯示當前的沖程長度。

• 誤差補償與校準：裝置具備誤差補償功能，有助于提高設定的準確性。部分裝置還帶有歸零功能，便于進行精度校準。

• 模塊化接口：裝置設計有模塊化接口，可通過定制連接件與不同系列的機械計量泵連接。

該裝置使得機械計量泵不再局限于變頻調速這一單一的自動化調節方式，提供了更靈活的沖程調節方案。

如何進行支持電動沖程的型號選型

選購具備電動沖程控制的新道茨機械計量泵時，請參考以下步驟并結合選型手冊中的具體型號代碼和參數表：

1. 確定基礎需求： 首先根據您的工藝要求，確定所需的流量范圍、最高工作壓力以及輸送介質的性質，從而選擇合適的機械計量泵系列（從NDWS、NDWL、ND1000、ND2000、ND6000、HND中選?。┖捅妙^材質。

2. 選擇電動沖程功能： 在確定基礎型號后，務必在選型代碼中指定需要電動沖程長度調節功能。根據手冊中的選型代碼示例，這通常通過型號后綴來表示，例如“-I”代表電動沖程調節。

3. 確認電源類型： 根據現場的電源條件選擇合適的電機電源類型（如380V或220V）。

4. 核對完整型號代碼： 將所有選定的配置組合成完整的型號代碼，并對照手冊中的示例和說明進行最終確認。

5. 咨詢廠家或經銷商： 如果對手冊內容有任何疑問，或者需要非標配置，最穩妥的方式是直接聯系新道茨授權經銷商或廠家技術支持，獲取專業建議并核實型號的兼容性。

例如，如果需要一臺NDWL系列、排量410L/H、壓力0.6MPa、PVC泵頭、380V 50Hz電源、支持電動沖程調節的泵，查閱手冊后，選型代碼示例如下：NDWL-410-0.6-PVT-A-I。

安裝與調試要點（電動控制部分）

安裝帶有電動沖程調節裝置的新道茨機械計量泵，除了遵循常規的泵體、管路和電氣安裝規范外，還需特別注意：

• 信號線連接：根據電動沖程調節裝置的接線端子標識，正確連接外部控制系統輸出的4-20mA信號線，注意區分正負極和屏蔽。

• 電源連接：確認電動沖程調節裝置的電源（通常與泵共用或獨立）連接正確且符合要求。

• 參數設定：如果調節裝置需要設定（如4mA和20mA對應的沖程百分比、正反比例模式選擇等），請參照裝置說明書進行正確設置。

• 行程校準：在調試階段，通過發送4mA和20mA信號，檢查泵的實際沖程是否對應設定的最小和最大值，并利用歸零功能進行精度校準。

• 聯動測試：將泵與外部控制系統聯調，通過改變控制信號，觀察泵的流量響應是否平滑穩定。

維護與故障排除（電動調節部分）

針對電動沖程調節裝置的維護，主要包括：

• 檢查連接：定期檢查控制信號線和電源線的連接是否牢固、有無破損或腐蝕。

• 清潔：保持調節裝置表面清潔干燥，避免粉塵或液體侵入。

• 狀態監測：部分調節裝置有運行狀態指示燈或顯示屏，留意異常提示。

• 故障診斷：如果調節裝置不響應信號或顯示異常，首先檢查外部信號源是否正常，然后檢查接線。若問題依舊，可能需要聯系專業維修人員。

結論

總結來說，新道茨的NDWS、NDWL、ND1000、ND2000、ND6000、HND系列機械隔膜計量泵可以根據需求選配電動沖程調節裝置，從而具備接受4-20mA模擬信號并自動調節沖程長度的功能。這一特性顯著提高了這些系列機械計量泵的自動化和遠程控制能力，使其成為需要精確、自動化加藥的工業流程的理想選擇。用戶在選型時，務必核對具體型號代碼是否包含電動沖程選項，并嚴格按照手冊進行安裝、調試和維護，以確保泵的最佳性能和長期穩定運行。

常見問題解答 (FAQs)

1. 問：新道茨的NDJS和NDJL系列機械計量泵是否支持電動沖程調節？答： 根據您提供的《NEWDOSE新道茨計量泵選型手冊》中對NDJS和NDJL系列特點的詳細描述，并未明確提及支持電動沖程調節裝置這一功能。因此，根據手冊內容判斷，NDJS和NDJL系列通常不具備此功能。

2. 問：電動沖程調節裝置接收的4-20mA信號對應的是什么？答： 電動沖程調節裝置接收的4-20mA信號直接對應機械計量泵的沖程長度（或其百分比），例如4mA可能對應最小沖程（零或接近零流量），20mA對應最大沖程（最大流量）。通過調節沖程長度，間接控制了泵的流量。

3. 問：電動沖程調節和變頻調節有什么區別？答： 電動沖程調節是通過改變機械計量泵單次沖程的長度來控制流量，電機轉速通常是固定的。變頻調節是通過改變電機電源頻率來改變電機轉速，進而改變泵的沖程頻率，沖程長度通常是固定的或手動設定。兩者都是實現流量調節的方式，但原理不同。手冊中提到部分系列（如NDWS, NDWL, ND1000, ND2000, ND6000, HND）也可選配變頻電機。

4. 問：帶有電動沖程調節的機械計量泵，其流量調節比是多少？答： 手冊中未直接給出電動沖程調節裝置具體的流量調節比（即最大流量與最小流量的比值）。但這通常取決于泵本身的最大最小沖程范圍以及電動調節裝置的精度。具體的調節范圍和線性度應參考該裝置的詳細技術參數或咨詢廠家。

5. 問：電動沖程調節裝置出現故障，會影響泵的基本運行嗎？答： 如果電動沖程調節裝置故障，泵可能無法進行自動或遠程流量調節。某些裝置可能具備手動旁路功能，允許在固定沖程下手動運行泵，但這取決于具體型號的設計。在電動調節裝置故障時，泵的運行可能會受到影響，需要及時檢修或切換到手動模式（如果支持）。
