新道茨隔膜泵的泵體結構及拆卸組裝詳解

新道茨隔膜泵作為一種高效、耐用的流體輸送設備，廣泛應用于化工、食品、醫藥等行業。了解其泵體結構及拆卸組裝方法，不僅能延長設備壽命，還能提高工作效率。本文將為您詳細解析新道茨隔膜泵的泵體結構，并提供拆卸與組裝的實用指南。

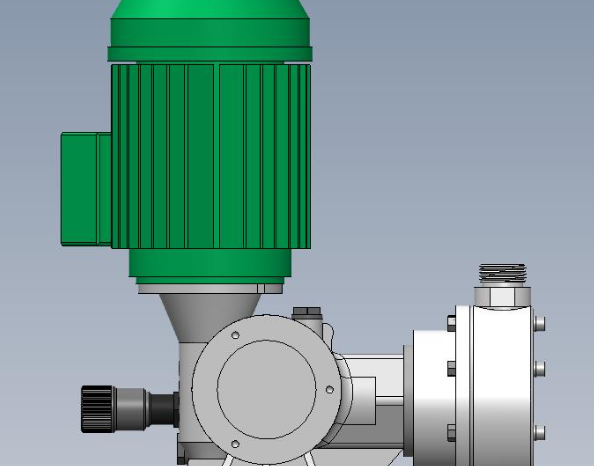

一、新道茨隔膜泵的泵體結構

新道茨隔膜泵的泵體結構主要由以下幾個部分組成：

• 泵頭：泵頭是隔膜泵的核心部件，負責流體的吸入和排出。其內部包含兩個隔膜室，通過隔膜的往復運動實現流體的輸送。

• 隔膜：隔膜是泵頭內的關鍵部件，通常由彈性材料制成，能夠承受高壓和腐蝕性介質。

• 驅動裝置：驅動裝置包括電機和傳動機構，為隔膜泵提供動力。

• 閥門系統：閥門系統由吸入閥和排出閥組成，控制流體的單向流動。

• 泵體：泵體是隔膜泵的外殼，起到支撐和保護內部部件的作用。

二、新道茨隔膜泵的拆卸步驟

拆卸新道茨隔膜泵時，需按照以下步驟進行：

1. 斷電：在拆卸前，確保設備已斷電，避免發生意外。

2. 排空泵內流體：打開排液閥，將泵內的流體排空，防止拆卸時泄漏。

3. 拆卸泵頭：使用工具松開泵頭與泵體連接的螺栓，小心取下泵頭。

4. 取出隔膜：拆下泵頭后，輕輕取出隔膜，注意不要損壞隔膜表面。

5. 檢查閥門系統：拆卸吸入閥和排出閥，檢查是否有磨損或堵塞。

三、新道茨隔膜泵的組裝步驟

組裝新道茨隔膜泵時，需按照以下步驟進行：

1. 清潔部件：在組裝前，確保所有部件清潔無污垢，特別是隔膜和閥門系統。

2. 安裝隔膜：將隔膜正確安裝到泵頭內，確保其位置準確無誤。

3. 安裝閥門系統：將吸入閥和排出閥安裝到泵頭內，確保閥門動作靈活。

4. 安裝泵頭：將泵頭與泵體對齊，使用螺栓固定，注意均勻擰緊。

5. 測試運行：組裝完成后，接通電源，進行試運行，檢查是否有泄漏或異常噪音。

四、新道茨隔膜泵的維護建議

為了確保新道茨隔膜泵的長期穩定運行，建議定期進行以下維護：

• 定期檢查隔膜：隔膜是易損件，需定期檢查其磨損情況，及時更換。

• 清潔閥門系統：閥門系統容易積聚雜質，需定期清潔，確保其正常工作。

• 潤滑驅動裝置：定期為驅動裝置添加潤滑油，減少磨損。

• 檢查密封件：密封件老化會導致泄漏，需定期檢查并更換。

五、結論

新道茨隔膜泵的泵體結構復雜但設計合理，通過正確的拆卸與組裝方法，可以有效延長設備壽命并提高工作效率。定期維護和檢查是確保隔膜泵長期穩定運行的關鍵。希望本文能為您提供實用的操作指南。

六、常見問題解答

1. 新道茨隔膜泵的隔膜多久需要更換一次？

隔膜的更換頻率取決于使用環境和介質特性，一般建議每6個月至1年檢查一次，發現磨損及時更換。

2. 拆卸隔膜泵時需要注意哪些安全事項？

拆卸前務必斷電，并排空泵內流體，避免發生電擊或流體泄漏事故。

3. 如何判斷隔膜泵的閥門系統是否需要清潔？

如果發現泵的流量明顯下降或出現異常噪音，可能是閥門系統堵塞，需及時清潔。

4. 組裝隔膜泵時，如何確保隔膜安裝正確？

安裝隔膜時，需確保其邊緣完全嵌入泵頭的密封槽內，避免出現漏氣或漏液現象。

5. 新道茨隔膜泵的驅動裝置需要定期潤滑嗎？

是的，驅動裝置需要定期添加潤滑油，以減少摩擦和磨損，延長使用壽命。
