新道茨計量泵不通電故障排查：7大原因及解決方案全解析">新道茨計量泵不通電故障排查：7大原因及解決方案全解析

引言

當新道茨計量泵突然不通電時，可能意味著從簡單保險絲熔斷到復雜控制板故障等多種問題。本文系統梳理了現場驗證有效的故障樹分析法，幫助您快速定位問題，恢復設備運行。包含電氣圖紙解讀、萬用表檢測技巧等實用內容，適用于機械師和電氣工程師。

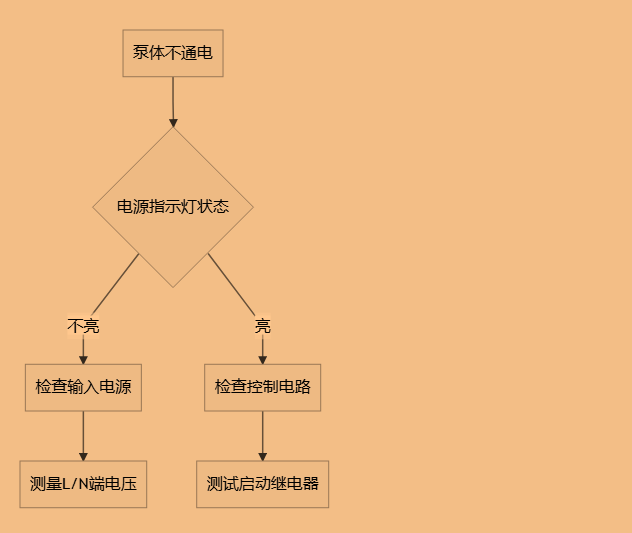

一、快速診斷流程圖（H2）

二、電源輸入問題排查（H2）

2.1 外部供電檢查（H3）

1. 電壓測量：

• 使用萬用表檢測配電箱端子（標準應為220V±10%）

• 相間電壓不平衡度>5%時觸發保護

2. 常見故障：

• 斷路器跳閘（尤其雨季易受潮）

• 接觸器觸點氧化（電阻>1Ω需更換）

2.2 電源線檢測

• 導通測試：拆下電機接線盒，測量線纜兩端電阻（應<0.5Ω）

• 絕緣測試：500V兆歐表測量對地絕緣（要求>2MΩ）

案例：某化工廠因電纜鼠咬導致單相斷電，模擬量信號異常波動

三、泵體內部電路故障（H2）

3.1 保險裝置排查

3.2 關鍵元器件檢測

1. 變壓器：

• 初級繞組電阻：約50Ω（380V型號）

• 次級輸出電壓：24VDC±5%

2. 整流橋：

• 二極管正向壓降0.5-0.7V

• 反向電阻應>100kΩ

四、控制系統故障處理（H2）

4.1 控制板診斷

• 指示燈狀態：

• RUN燈不亮：檢查5V電源芯片（如LM7805）

• ERR燈閃爍：讀取故障代碼（參見手冊第7章）

• 典型維修：

• 更換電解電容（鼓包即失效）

• 補焊虛焊點（重點檢查大電流走線）

4.2 保護裝置復位

1. 過載保護：按下熱繼電器復位按鈕（紅色）

2. 相序保護：三色LED全亮表示正常

3. 接地故障：使用鉗形表檢測漏電流（>30mA觸發）

五、電機繞組檢測（H2）

5.1 三相電機檢測

# 繞組電阻平衡度計算R_uv = 15.6Ω  # U-V相電阻R_vw = 15.8Ω
R_uw = 16.1Ω
unbalance = (max(R_uv,R_vw,R_uw) - min(R_uv,R_vw,R_uw)) / avg(R_uv,R_vw,R_uw) * 100print(f"電阻不平衡度：{unbalance:.1f}%")  # >5%異常

5.2 單相電機檢測

• 主/副繞組電阻比應為1:1.2-1.5

• 離心開關導通電阻應<0.2Ω

六、環境因素影響（H2）

6.1 濕度與腐蝕

• 控制箱內濕度>85%時易引發短路

• 建議安裝防凝露加熱器（功率≥15W）

6.2 溫度影響

• 電子元件在>70℃環境壽命減半

• 電機繞組溫升超過80K需停機

結論

新道茨計量泵不通電問題的90%可歸結為電源輸入、保險裝置、控制板三大類故障。建議配備真有效值萬用表和絕緣測試儀，按照"從外到內、由簡到繁"的原則逐步排查。定期維護可將故障率降低60%以上。

常見問題解答（FAQ）

Q1：通電后泵體有嗡嗡聲但不運轉？

A：典型啟動電容故障（單相泵）或缺相（三相泵），需立即斷電檢查

Q2：控制板更換后仍不工作？

A：需核對固件版本（如V3.2以上支持MODBUS RTU協議）

Q3：防爆型號檢修注意事項？

A：必須使用本質安全型工具（如FLUKE 707Ex認證萬用表）

Q4：如何預防電源問題？

A：加裝在線式UPS（至少3kVA容量）和浪涌保護器（40kA等級）

Q5：潮濕環境下的特殊處理？

A：建議每周運行除濕模式（通電不啟動運行2小時）
